Radome을 장착한 선박의 비밀

Radome을 장착한 선박의 비밀

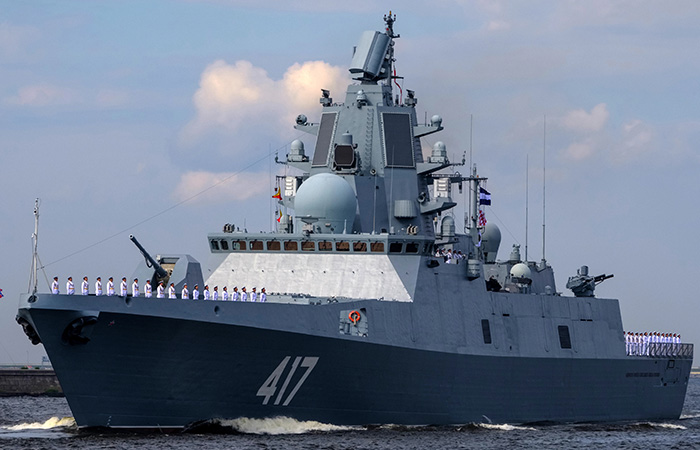

현대의 선박들은 더 이상 돛을 갖춘 돛대가 없지만, 지금은 다양한 흥미롭고 독특해 보이는 장비들로 장식되어 있다. 일부 선박에는 크기가 작은 것부터 거대한 것까지 다양한 크기의 이상한 반구와 구체가 장착되어 있다. 이러한 장비들은 기술에 익숙하지 않은 사람들에게 많은 의문을 제기한다.



1. 보호 문제

그러나 그들의 목적을 추측하는 것은 어렵지 않다. 이러한 구체와 반구체는 단지 선박에서만 발견되는 것이 아니다. 통신 탑, 건물 옥상, 통신과 연결된 유틸리티 사이트에서도 발견될 수 있다. 이 구체들은 단순히 외부 케이싱일 뿐이며, 그 유일한 목적은 내부에 숨겨진 장비를 보호하는 것이다.

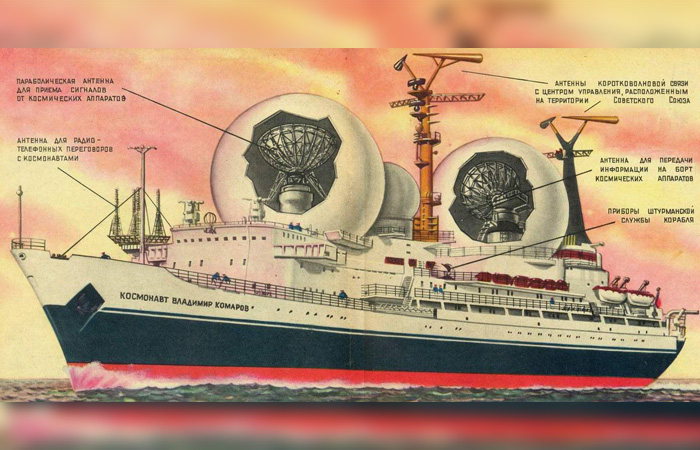

이 구체 안에 숨겨진 주요 장비는 위성 안테나에서 위상 배열 레이더에 이르기까지 다양한 디자인의 안테나다. 이러한 장비는 통신을 방해하거나 간섭을 일으키는 것이 없도록 하기 위해 오직 개방된 공간에만 설치된다. 그래서 항상 그대로 노출되어 있다.



안테나와 그와 관련된 전자 장치는 높은 습도와 물로 인해 크게 피해를 입으며, 부식과 산화는 회로를 손상시키고 장비를 작동 불능 상태로 만든다.

최악의 경우, 안테나는 매우 복잡한 구조를 가지고 있어, 일단 부식되면 여전히 작동하더라도 완전히 쓸모없게 된다.



2. 이상한 모양

유리섬유와 폴리머 수지를 기반으로 한 다층 복합재는 보호용 페어링에 가장 적합한 재료로 간주된다. 이들은 산화되지 않으며, 온도 변화에 강하고,

물, 심지어 소금물과도 반응하지 않아 이 경우 매우 중요하다. 게다가 이러한 재료는 방사선을 차단하지 않으며, 완전히 투명하여 방사선을 왜곡하거나 통신을 방해하지 않는다. 보호 돔의 크기와 형태는 특정 안테나에 맞게 신호가 왜곡되지 않도록 신중하게 계산된다. 엔지니어들은 또한 기상 조건도

고려해야 한다.



배의 갑판은 어떤 섬세한 장비를 설치하기에 가장 좋은 장소가 아니다. 강풍에 의해 손상되거나 단순히 바다로 날아갈 수 있다. 이런 이유로 돔은 가능한 한 유선형으로 제작된다. 한편으로는 공기역학적 형태가 바람이 어떤 것에도 걸리지 않도록 방지하고, 다른 한편으로는 안테나가 돛으로 변하는 것을

막는다.





3. 기술적 세부 사항

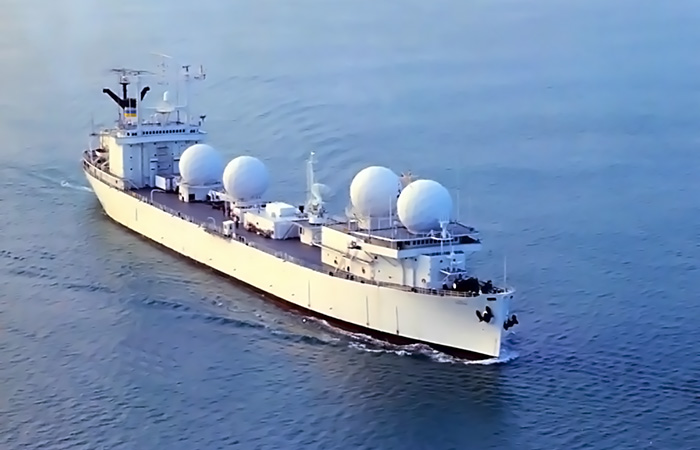

Radome의 크기는 오로지 그 아래에 있는 안테나의 크기에 달려 있다. 예를 들어, 가장 큰 Radome은 회전식 조기 경보 안테나나 위성 통신 시스템이 장착된 선박에 설치되며, 크기는 5미터에서 12미터 사이다. 더 작은 Radome은 레이더 안테나 및 다양한 통신 안테나를 장착하는 데 사용된다.



*레이돔(Radome)은 'Radar'와 'Dome'의 합성어로, 안테나와 레이더 시스템을 비, 눈, 바람, 조류 등 극한의 외부 환경으로부터 보호하는 돔 형태의

내후성 구조물이다. 전파를 투과시키는 복합 소재로 제작되어 통신 효율을 유지하면서 기계적 변형을 방지하며, 항공, 국방, 해상 및 통신 안테나 팜에 필수적으로 사용된다.



흥미롭게도, 더 큰 페어링을 위해 별도의 인프라—해치, 터널, 통로가 만들어지고 있다. 이를 통해 유지보수 담당자는 전체 커다란 구조물을 해체하지

않고도 언제든 내부에 쉽게 접근할 수 있다.
