지난 몇 년 동안 무인 항공기 생산에 큰 진전이 있었으며 더욱 정교해지고 새로운 기능을 획득했다. 이것의 눈에 띄는 예는 가장 유망한 UAV 중 하나 인 XQ-58A "Valkyrie"이다. 최신 개선 사항 중 하나는 탈착식 섀시, 즉 제트 스키였다.





Kratos XQ-58 Valkyrie는 미국 Kratos가 개발한 무인 전투기이다.



Kratos XQ-58 Valkyrie



1."Valkyrie"



미국은 무인 시스템과 항공기 개발에 막대한 투자를 하고 있다. 가격에 대한 깊은 생각 없이 대량 생산할 수 있는 저비용 UAV를 개발하기

위한 전체 프로그램이 시작되었다. 그러나 Kratos XQ-58A 프로젝트는 군중 중에서 눈에 띄었다. 이 UAV는 결코 단순하거나 저렴하지 않았고 소형 제트 전투기에 더 가까웠다. 그러나 개발자는 설계를 단순화하고 생산 비용을 줄이기 위해 여러 단계를 수행했다. 예를 들어, Valkyrie는 이착륙 시스템을 완전히 잃어 버렸으므로 UAV에는 섀시가 없었다. 경사 가이드가 있는 이동식 화물 또는 고정식 플랫폼이 XQ-58A를 발사하는 데 사용되었다. 그러나 이 모든 것이 UAV가 좋은 결과를 보여주는 것을 막지는 못했다.

The Valkyrie drone



XQ-58A는 정찰 및 공격용 UAV로 사용하기 위해 개발되었다. 최대 500kg의 적재 하중을 수용할 수 있는 화물칸과 외부 마운트가 있어 많은 정찰 장비나 탄약을 수용할 수 있었다. 이는 다양한 범위에서 작동하는 고해상도 카메라에서 스마트 지뢰, 유도 미사일 또는 폭탄에 이르기까지 무엇이든 될 수 있다. 디자이너들은 심지어 Valkyrie를 소형 드론의 비행 기지로 바꾸는 모듈을 고안해냈다. 그러나 드론에는 기능이 크게 저하된 치명적인 결함이 있었다. 이것은 섀시와 이륙 메커니즘의 부족이었으며, 개발 초기에 제거하기로 결정했다.

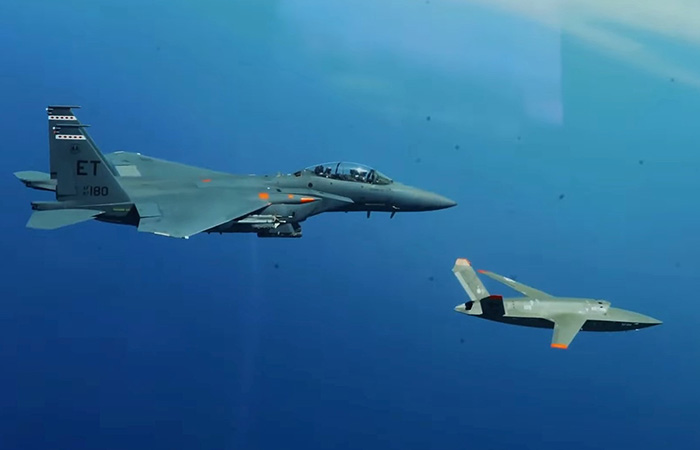

The size of the Valkyrie compared to an airplane.



2.바퀴를 벗어 던지고 날아



디자이너들은 XQ-58A Valkyrie에서 바퀴 달린 섀시를 제거해야 하는 몇 가지 타당한 이유가 있었다. 첫 번째는 체중 감량이다. 함께 제공되는 모든 장비와 함께 섀시의 무게는 수백 kg이며 드론의 경우 상당히 많다. 두 번째 이유는 돈을 절약하기 위해서다. 여기의 바퀴에는 예를 들어 유압 장비뿐만 아니라 엄청난 양의 전자 장치가 수반된다. 라이브 오퍼레이터가 있든 없든 어떤 모드에서 드론을 활주로에 착륙시킬 수 있어야 한다. 이 장비가 없으면 UAV가 이착륙할 수 없으며 매우 비싸다. 결국, 그들은 주요 목표가 상대적으로 간단하고 저렴한 드론을 만드는 것이었기 때문에 이 모든 것을 제거했다.

The drone does not have a fixed chassis



나중에야 밝혀진 바에 따르면, Valkyrie발사 후보지의 모든 곳에 발사 플랫폼을 장착하는 것은 불가능하며, 이를 끌고 다니는 것은 매우 무겁고 비용이 많이 들며 매우 비효율적이었다. 미군은 그들에게 제시된 프로젝트를 비판하고 부피가 크고 무거운 추가 장비를 운반할 필요가

없는 발사 방법을 고안할 것을 요구했다. 이 중요한 문제에 대한 해결책은 탈착식 섀시였다.

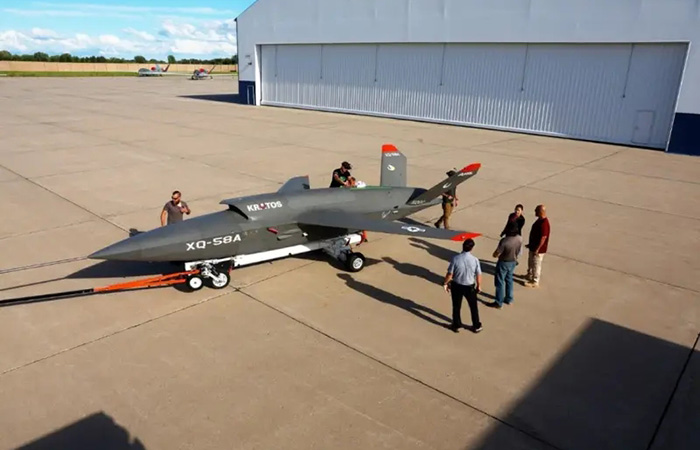

Drone on a removable chassis.



드론에 섀시를 매달아 프로젝트의 복잡성을 크게 높이는 대신 바퀴를 땅에 두기로 결정했다. 더욱이 플랫폼을 공중으로 들어 올릴 계획조차 없었고 단순히 발키리를 설치하고 가속하고 지상에서 이륙하는 순간 둘 사이의 연결을 해제했다. 한편으로는 무겁고 부피가 큰 발사 플랫폼이 필요하지 않지만 UAV에 섀시를 장착할 필요가 없다. 동시에 군은 원칙적으로 XQ-58A 드론의 설계를 변경할 의사가 없었으며 필수 조건 중 하나는 수정을 완전히 거부하는 것이었다.

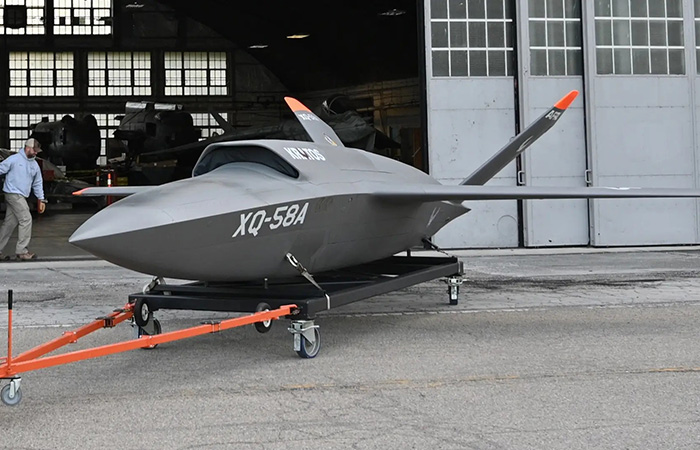

The bogie has a three-wheeled chassis



XQ-58A Valkyrie의 외부 섀시를 만드는 주요 작업은 꽤 최근에 완료되었지만 이미 실제 테스트를 거쳤다. 테스트에서 알 수 있듯이 디자인은 기능적 이상으로 판명되었으며 아이디어의 정확성을 완전히 확인했다. 섀시 디자인은 매우 간단하며 세 바퀴에 파이프다. 강관은 필요한

강성을 제공하고 세 지점에 있다 : 두 개의 바퀴는 리어 액슬에 있고 하나는 앞쪽에 있다. 이 트롤리는 제어할 필요가 없으며 섀시의 전자 장치는 잠금 장치의 속도와 작동을 제어하도록 설계되었다.

Kratos XQ-58 Valkyrie.



드론 자체의 작동 원리는 변하지 않았다. 이전에는 발사를 위해 발사 플랫폼의 경사면에 설치되었으며, XQ-58A는 기존 로켓과 동일한 방식으로 이륙하고 고체 연료 엔진으로 가속되었다.플랫폼에서 이륙하자마자 온보드 시스템이 제어를 맡았고 드론은 고도를 높여 목적지로 향했다. 트롤리를 사용하면 모든 것이 약간 다르게 작동한다. 섀시에 고정 된 UAV는 활주로를 따라 예상 속도로 가속 한 후 잠금 장치가 작동되고 날개가 공중으로 들어 올리고 트롤리가 굴러간다.

제동 장치가 없으며 자동으로 정지하여 다음 드론을 발사하는 데 사용할 수 있다. 개발자는 탈착식 바퀴 달린 섀시가 연속 생산이 이루어지면 Valkyrie 드론의 배송 세트에 포함될 것임을 확인했다.
