가장 강력한 지진을 견딜 수 있는 세계최고 내진 구조물 5

가장 강력한 지진을 견딜 수 있는 세계최고 내진 구조물 5

1. Sabiha Gökçen International Airport in Istanbul (Turkey)



                       이스탄불의 Sabiha Gökçen International Airport는 세계에서 가장강한 내진 건물 중 하나로 간주된다.

                       터키에서 가장 큰 이공항은 북쪽 Anatolia지진대에서 멀지 않은 도시의 역사적인 부분에 위치하기 때문이다.

                       이러한 지진지형은 엔지니어들이 놀라운 계산을 수행하고 심각한 떨림과 지구 진동중에 대규모 구조물을

                      그대로 유지하기 위해 최첨단 구조를 구현하도록 강요한다.

                      Sabiha Gökçen International Airport는 엔지니어링 회사인 Ove Arup에 의해 설계되었다.

                      이 회사의 전문가들은 약 8.0MW의 힘으로 지진을 견딜 수 있는 292개의 3중 기본진자 격리 시스템을

                      구현할 필요가 있다고 판단했다(리히터 규모에서 즉각적인 크기가 계산된다).

                      모든 지진 요인을 고려하여 공항 구조의 설계는 Arup의 설계 엔지니어 Atil Zekioglu가 이끌었다.

                      지진 베이스 절연체는 리드 고무 베어링 또는 패드로 구성된 시스템으로 지진 발생시 기초를 따라

                      이동할 수 있지만 그 위에 위치한 건물의 구조는 고정되어 있다.

                      많은 수의 기본 절연체가 측면 내진 하중을 80% 줄일 수 있도록 허용하며, 이러한 높은 비율은 지진 방지

                      시스템,Inc.에서 제조한 "트리플 마찰 진자 장치"가 사용되었기 때문이다.

                      이 구현은 공항 건물을 세계에서 가장 큰 지진에 견디는 구조물 중 하나로 만들었다.

                      이 회사는 200,000 평방미터의 인상적인 면적이지만 세계에서 가장 신뢰할 수있는 터미널을 건설하는 데

                      12개월밖에 걸리지 않았다.

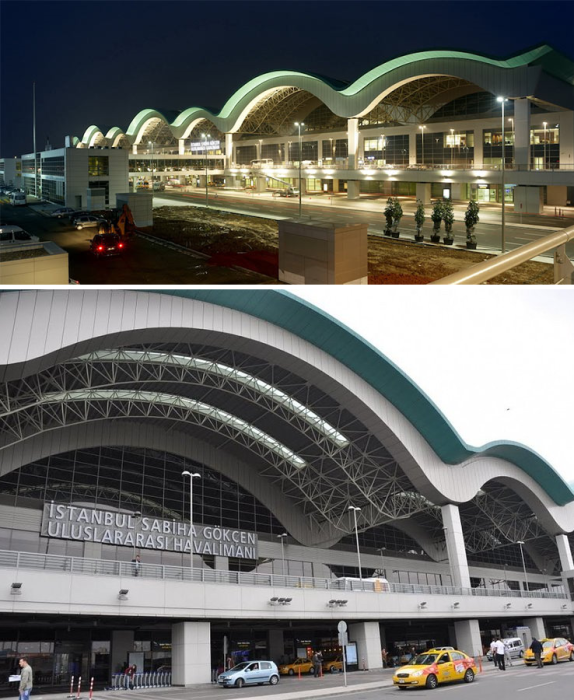

Terminal of the International Airport.  Sabihi Gokcen in Istanbul is one of the most earthquake-resistant structures in the world (Turkey).

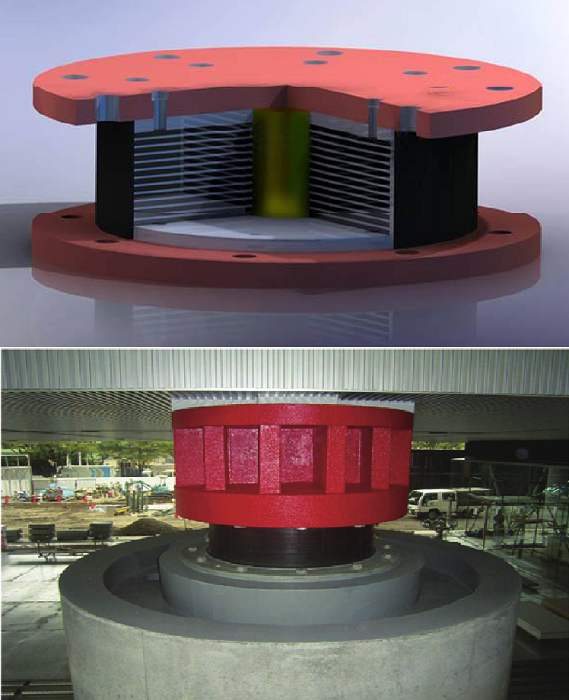

This is how seismic base insulators look like, allowing you to create stable structures.





2. Pyramid "Transamerica" ​​in San Francisco (USA)



              Transamerica Pyramid는 캘리포니아 도시 샌프란시스코에 위치한 지난 세기의 70년대의 상징적인 건물이다.

              48층으로 나뉘어진 260m 길이의 건물로 건축가 William Pereira가 설계했다.

              디자인 중 주요 임무는 도시 자체가 San Andreas 와 Hayward 지진대 옆에 위치하기 때문에 위치와 관련된 모든 위험을

              고려하는 것이었다.

              1989년에 일어난 단 하나의 사건으로 설계 및 시공 과정에서 모든 어려움이 결실을 맺었다.

              그 후 진도 6.9MW의 지진이 이 지역에 기록되었는데, 그 결과 건물의 최상층이 1분 넘게 좌우로 거의 30cm 가량

              흔들리면서 타워는 그대로 유지되었다.

              이러한 내진력의 위업은 토양 이동과 증가하는 내진 하중을 염두에 두고 설계된 강철과 콘크리트로 만들어진 15.8미터

              기초에 기인할 수 있다.

              수직 및 수평 하중은 구조의 첫 번째 수준 이상의 고유한 공간 트러스 시스템에 의해 지원되며 내부 프레임은 레벨 45에

              도달한다.

              이러한 구조시스템의 복잡한 조합은 건물을 회전 움직임에 저항하게 하고 기초의 큰 수평 전단력을 흡수할 수 있게 했다.

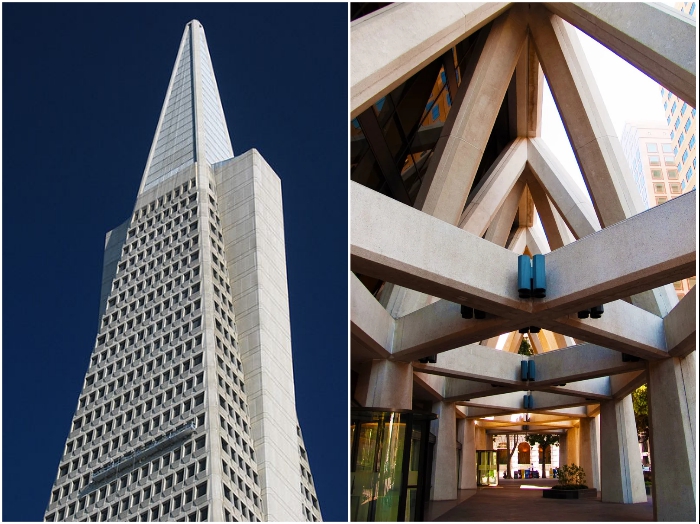

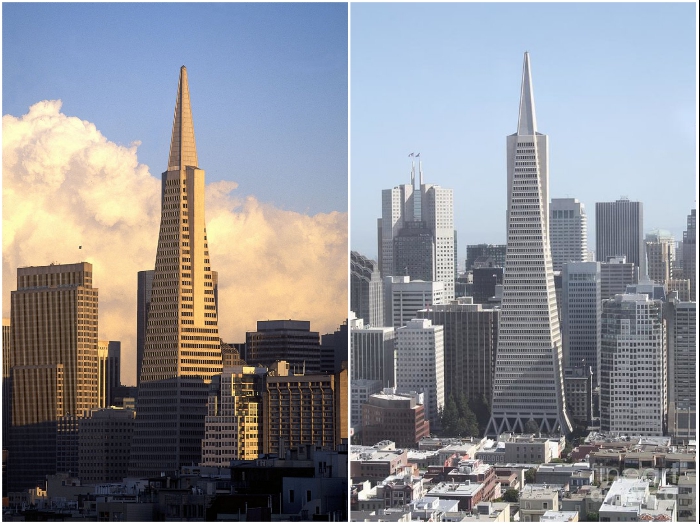

The Pyramid of Transamerica can indeed take the blow of natural forces and withstand earthquakes (San Francisco, USA).

The Transamerica Pyramid, USA.





3. Skyscraper Burj Khalifa in Dubai (UAE)



                 모든 면에서 독특한 이 구조는 소개가 필요하지 않다.

                  Burj Khalifa는 세계에서 가장 멋진 고층 건물일 뿐만 아니라 내진 물질이 가장 많은 5대 건물 중 하나다.

                 거의 35,000명을 동시에 수용할 수 있는 실제 수직 도시인 828미터 건물은 미국 건축가 Adrian Smith가 설계했으며,

                 그의 아이디어는 Skidmore, Owings and Merrill의 고급 전문가팀에 의해 생겨나게 되었다.

                 초고층 건물의 계산의 복잡성은 주로 사막 지역에 위치하고 있기 때문이었는데, 이는 그 자체로 토양의 느슨함을

                 의미한다. 이 외에도 강풍이 건물 설계를 자체적으로 조정했다.

                 거대한 구조물을 수직위치에 유지하기 위해 건물의 내진성을 높이기 위해 길이 45m,직경1.5m의 더미 기둥(200개)을

                 사용할 필요가 있었으며, 각각 50만 톤의 하중을 견딜 수 있었다.

                 또한, 기계식 바닥이 만들어졌으며, outrigger 지지 벽은 둘레를 따라 기둥을 내부 벽에 연결했다.

                 이 덕분에 둘레 기둥은 거대한 구조물의 측면 저항을 지니고 있으며, 엄격한 수직성은 중력 하중을 견딜 수 있도록

                 도와준다.

                 이 결과는 대규모 준비 작업과 대규모 지진 및 지질 공학 연구에 선행되어 복잡한 기초 및 지원 시스템을 구성하는 데

                 도움이되었다.

                 여러 안정성 시스템의 구조적 조합은 한 번에 버즈 칼리파에게 측면 및 회전 방향 모두에서 뛰어난 강성을 부여한다.

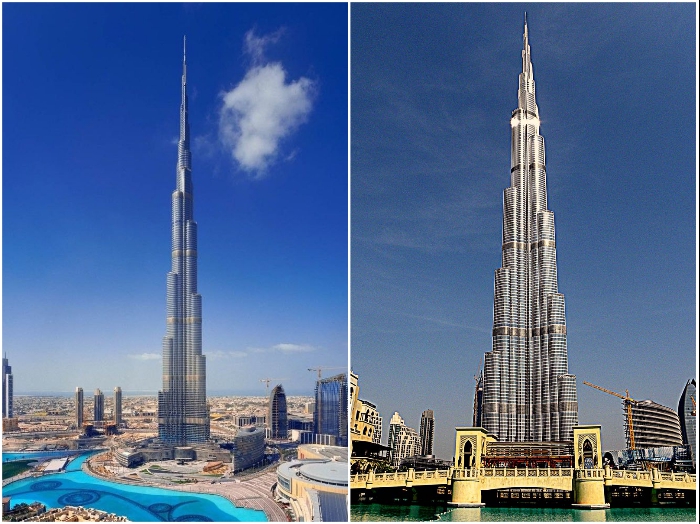

The Burj Khalifa skyscraper in Dubai was built according to all the rules of earthquake resistance of high-rise buildings.

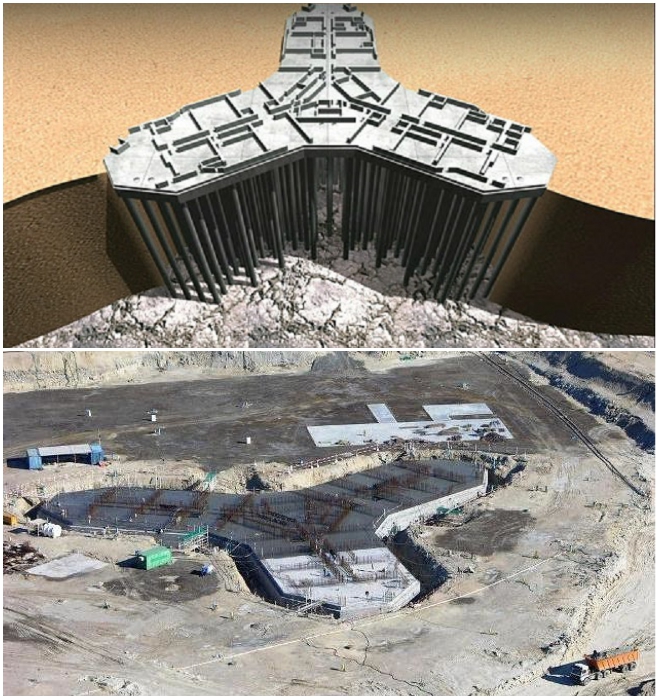

The foundation of the tallest building in the world (Burj Khalifa, Dubai).

For 10 years now, Burj Khalifa has been the tallest structure in the world (Dubai, UAE).





4. Giant skyscraper Taipei 101 in Taiwan



                Taipei 101은 아마도 세계에서 가장 매혹적인 고층 빌딩 중 하나이며, 높이가 509m에 이르기 때문만은 아니다.

                우리 지구의 첫 번째 초고층 타워가 강한 바람이 지배하는 지진 활성 구역에 위치하고 있다는 점을 감안할 때,

                건축가 S.Y. Lee와 엔지니어링 팀은 가능한 한 단단하면서 건물을 "탄력적이고 유연하게" 만들기 위해 많은 시간을

                들였다.

                건물의 높이와 독특한 디자인을 무시하더라도 Taipei 101은 또 다른 놀라운 사실을 자랑한다.

                디자인의 독특함은 세계에서 가장 큰 튜닝된 대량 댐퍼 (TMD)를 수용한다는 사실에 있다!

                그것은 초고층의 동요를 줄이기 위해 바람과 지진과 같은 큰 일시적인 부하에 저항하는 거대한 금속 공이다.

                TMD는 자동차의 충격 흡수장치와 동일한 방식으로 작동하는 유압 댐핑 암 및 범퍼 시스템에 의해 지원된다.

                타워에서 강한 힘이 작용할 때 TMD는 반대 방향으로 스윙하여 전체 건물의 구조의 균형을 맞추고 공의 질량으로

                인해 과도력을 감쇠(연화)한다.

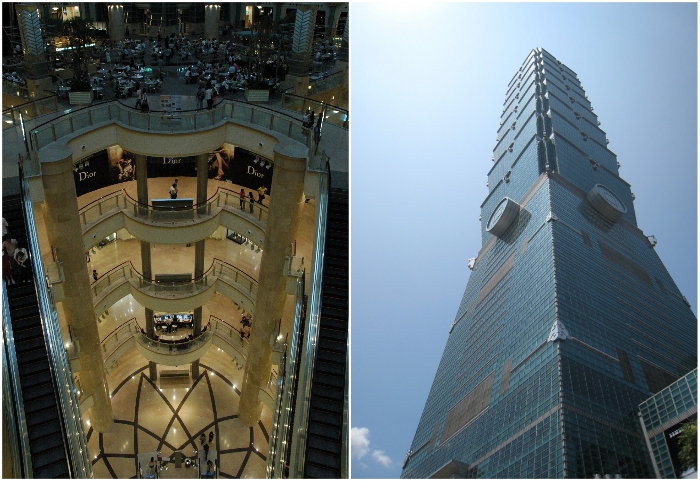

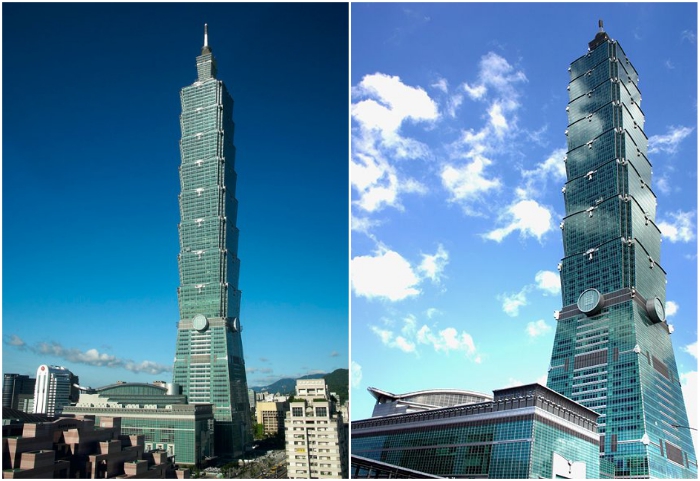

Taipei 101 is a giant skyscraper in Taiwan.

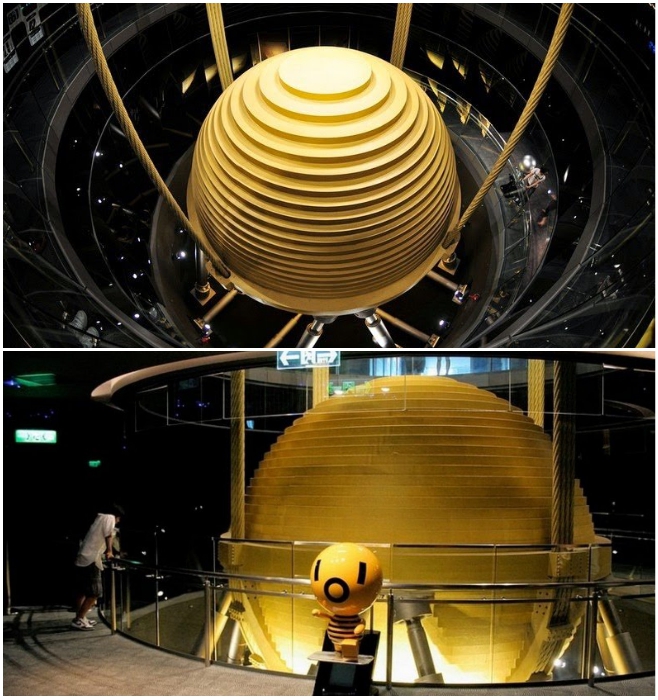

To protect the building from hurricane winds and earthquakes, an 800-ton damper was installed on the 92nd floor (Taipei 101, Taiwan).

Taipei 101 is a mixed-use building with 101 overground and 5 underground floors (Taiwan).





5. Multifunctional stadium Philippine Arena in Bulacan (Philippines)



              Bulacan의 다기능 경기장 필리핀 아레나는 세계에서 가장 큰 돔형 경기장으로, 놀라운 내진 구조물이다.

              이 거대한 교회와 관광지는 필리핀에서 가장 많은 교단 중 하나인 Iglesia Ni Cristo (INC)기독교 단체에 속한다.

              메가구조 건설의 총괄 계약자는 한국 회사인 한화 건설로, 디자인 bureau Buro Happold와 협력하여 설계 및 엔지니어링

              및 기술 장비에 환상적인 프로젝트를 시행했다.

              문제를 복잡하게 하기 위해, 도시는 세계에서 가장 악명 높은 활성 지진 단층 선체인인 소위 태평양 불의 고리를 따라

              자리잡고 있다.

              일반적으로, 국가의 지진은 8.2 MW의 크기에 도달하고 수천명의 생명을 위협하는 이러한 지진 활동은 화산 폭발과

              이 지역에서 쓰나미의 발생을 유발한다.

              따라서 55,000명의 일회성 체류를 위해 설계된 경기장이 모든 내진 및 최대 안전 규칙에 따라 건립된 것은 놀라운 일이

              아니다.

              경기장 자체의 구조와 두 사람을 보호하기 위해 65m 높이의 거대한 170m 길이의 지붕은 지진, 태풍 또는 강풍으로

             인한 강력한 임시 하중을 견딜 수 있도록 설계되었다.

             또한 Buro Happold전문가들은 아레나 구조 전체에 독립적인 기초 구조를 설계했다.

             이 덕분에 경기장의 주요 구조 모듈은 기지와 기초 모두에서 분리된다.

             메인 구조와 기본 기초 시스템 사이의 간격은 독특한 에너지 방출 및 연화특성을 가진 납 고무 베어링 (LRB)으로 구성된다.

             이를 통해 기지와 기초는 여진중에 자유롭게 움직일 수 있으며 지진에 견딜수 있게된다.

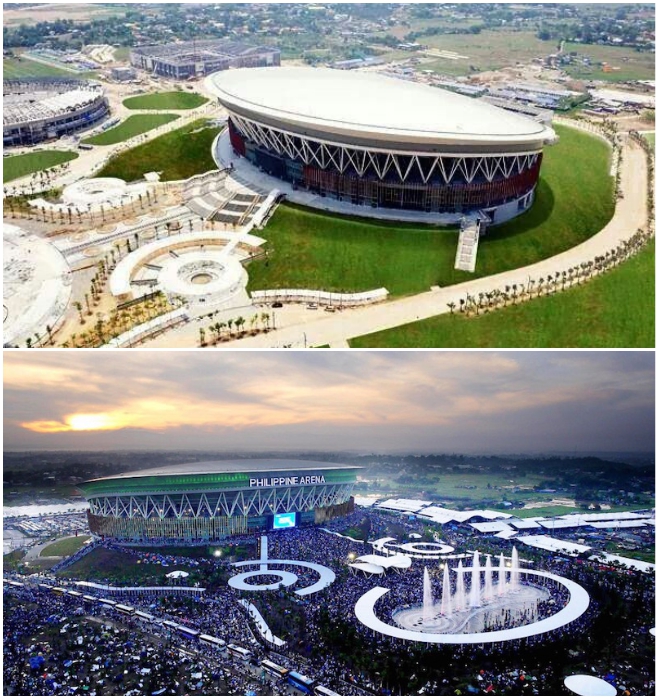

The multifunctional stadium Philippine Arena is the main arena for sports, music and church events (Philippines).

The Philippine Arena in Bulacan was built on a structure consisting of lead-rubber bearings acting as shock absorbers (Philippines).
