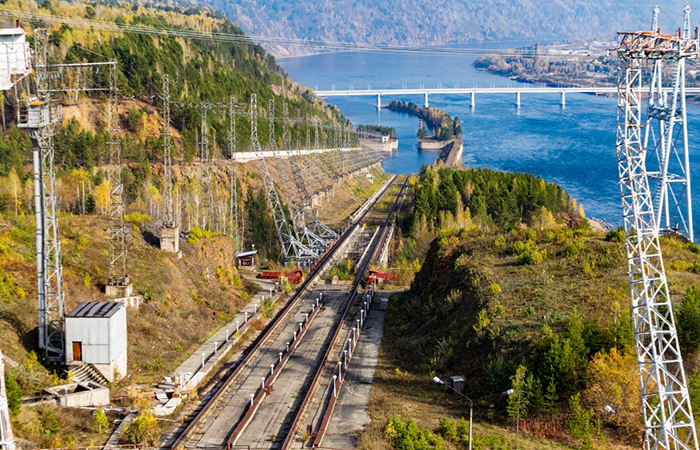

세계에는 많은 독특한 교통 시스템이 있지만, 그중 하나가 돋보인다. 흔히 '넓은 철도'라고 불리는 구조물이지만, 일반적인 기차와는 아무 관련이 없다. 바로 Krasnoyarsk 수력발전소의 선박 엘리베이터다—거대한 선박 리프트다. 폭 9미터의 트랙은 단 하나의 목적을 가지고 있다: 다중 톤급 선박과
그 안의 물을 들어 올리고 내리는 것이다. 러시아에서 유일무이한 이 독특한 공학 구조물은 수십 년 동안 진정한 공학적 경이로움으로 남아 있다.
1. 선박 엘리베이터

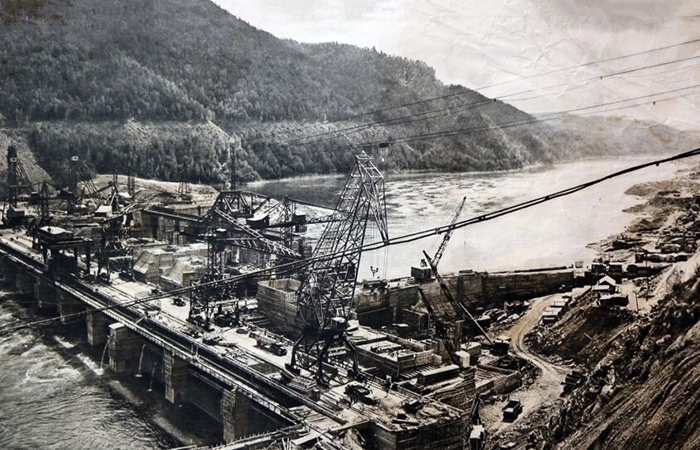

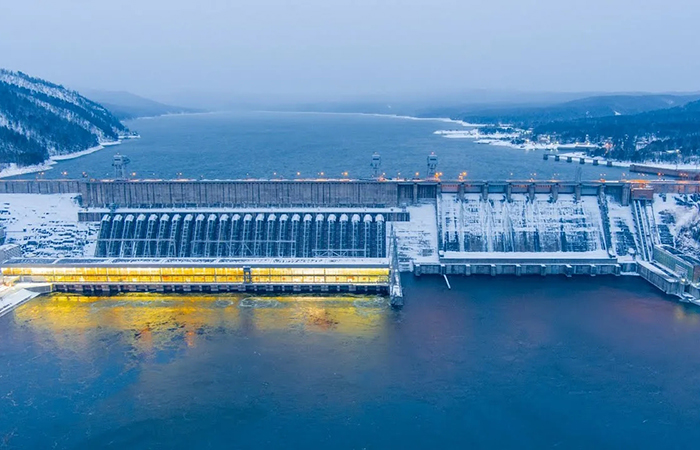

1960년대, 러시아 Krasnoyarsk 수력 발전소 건설 중 엔지니어들은 큰 도전에 직면했다.거대한 댐은 저렴한 전기를 제공했지만 시베리아의 주요 수로인 Yenisei강을 완전히 막아버렸다.선박은 이 거대한 구조물을 우회할 수 없어 항해에 위협이 되었다.초기에는 다른 강들처럼 일반적인 수문을 설치하는 방안을 고려했지만, 이곳의 수위 차이는 100미터가 넘어 그런 수문 시스템으로는 불가능했다.다수의 수문을 연결한 계단식 구조를 만들어야 했는데, 이는 비용이 많이 들고 복잡한 작업이 될 것이었다. 게다가 지형도 적합하지 않았다 — 한쪽은 단단한 암석이고 다른 쪽은 느슨한 토양이었다.
지질학자들은 연구를 진행한 끝에 전통적인 수문 시스템은 불가능하다고 결론지었다.
그러다 흥미로운 아이디어가 떠올랐다: 왜 선박을 육로로 들어올리지 않는가? 본질적으로, 이것은 거대한 엘리베이터가 될 것이며, 선박은 물이 담긴
풀에 띄워지고 다른 부분은 레일을 따라 이동하게 된다. 지금에 와서도 이 계획은 터무니없어 보이지만, 다른 선택지는 없었다.
소련 전문가들은 진정으로 거대한 무언가를 만들어야 했다. 모든 요소를 고려해야 했다: Yenisei강의 강력한 얼음 하중, 수위의 계절별 변동, 그리고
극도로 혹독한 기후 조건까지. 설계자들은 최종 설계를 확정하기 전에 수백 차례 실험을 진행하고 수십 개의 모델을 제작했다.
미래 엘리베이터의 위치조차도 신중하게 선정되었으며, 결국 엄청난 하중을 견딜 수 있는 암반이 있는 오른쪽 강둑에 건설되었다.
흥미롭게도, 검토된 일부 프로젝트에는 선박을 운반하기 위한 전용 육상 컨베이어나 크레인 시스템과 같은 정말 이국적인 옵션도 포함되어 있었다.
하지만 모두 비실용적이라는 이유로 거부되었다. 부두를 따라 설치된 넓은 철로가 가장 신뢰할 수 있고 비용 효율적인 해결책으로 판명되었다.
그럼에도 불구하고, 제작자들조차 이것이 독특하고 매우 복잡한 구조물이라고 말했으며, 여전히 전문가들을 놀라게 한다.

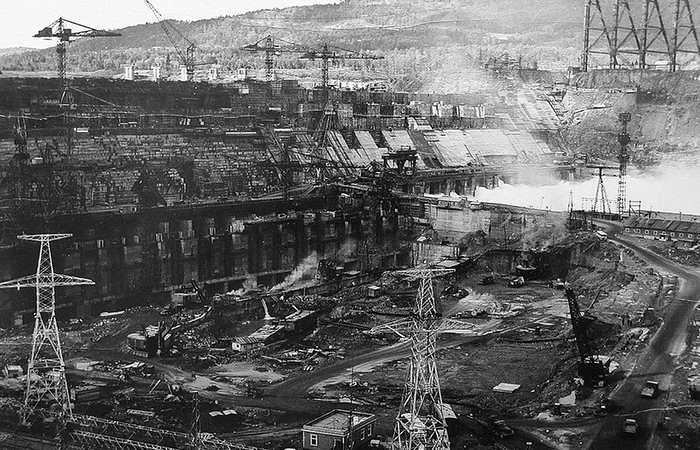

건설에는 거의 10년이 걸렸고, 첫 번째 선박이 이를 통과한 것은 1976년이었다.
2. 거대한 기계 장치가 작동하는 방식

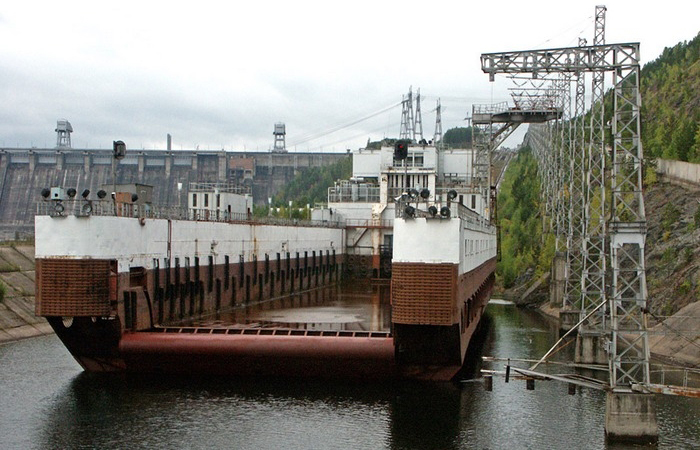

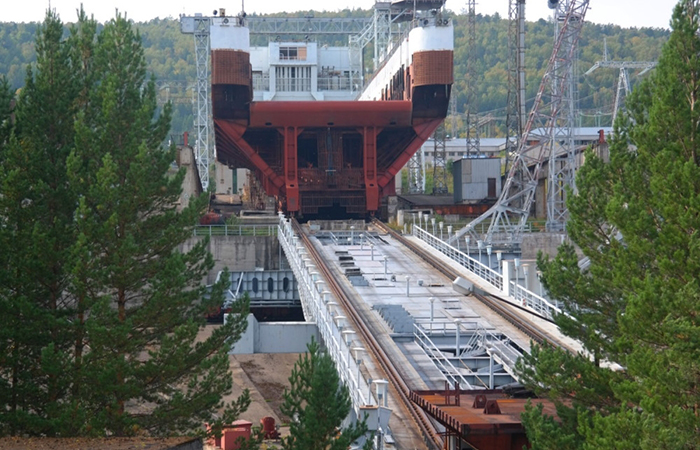

실제로 이 거대한 리프트는 단순히 네 개의 철도 차량 길이에 해당하는 거대한 통을 바퀴 달린 플랫폼에 설치한 것에 불과하다. 이것이 바로 선박을 운반하는 챔버—전체 구조의 핵심이다.

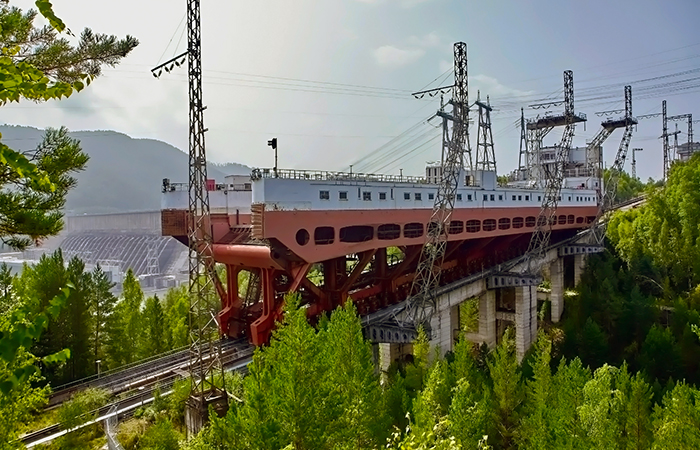

그 크기는 어마어마하다: 길이 113미터, 너비 26미터로, 승객 선박 한 척을 충분히 수용할 수 있다. 챔버 자체는 두 개의 선로를 따라 이동하며, 그 간격은 9미터다. 이러한 비정상적인 폭은 구조물이 무거운 하중을 지탱하기 위해 필요한 안정성을 보장한다. 플랫폼은 각각 78개씩 양쪽에 156개의 강철
바퀴 위에 놓여 있으며, 각 바퀴에는 소형 자동차급의 동력을 가진 유압 모터가 장착되어 있다.
이 모든 것은 독창적인 시스템에 의해 구동된다: 모터의 기어가 전체 트랙을 따라 달리는 랙과 맞물린다. 원리는 일반적인 미닫이문과 유사하지만,
규모는 거대하다. 이동 속도는 느리며—초당 약 1미터—부드럽고 안전하다. 흥미롭게도, 엔지니어들은 처음에는 전기 모터를 사용할 계획이었지만,
계산 결과 이러한 거대한 질량의 부드러운 움직임에는 유압 시스템이 더 적합하다는 것이 밝혀졌다. 전기는 유압 시스템에 압력을 생성하는 펌프를 작동시키는 데에만 필요하다.
운영자는 전용 제어실에서 시스템 전체를 조작한다. 리모컨을 사용하여 챔버에 물을 채우는 것부터 원하는 수위에서 정확히 물을 멈추는 것까지 모든
단계를 모니터링한다. 하부 풀에서 상부 풀까지의 전체 이동 시간은 약 20분 정도로, 마치 고층빌딩의 엘리베이터를 타는 것과 비슷하지만 규모는

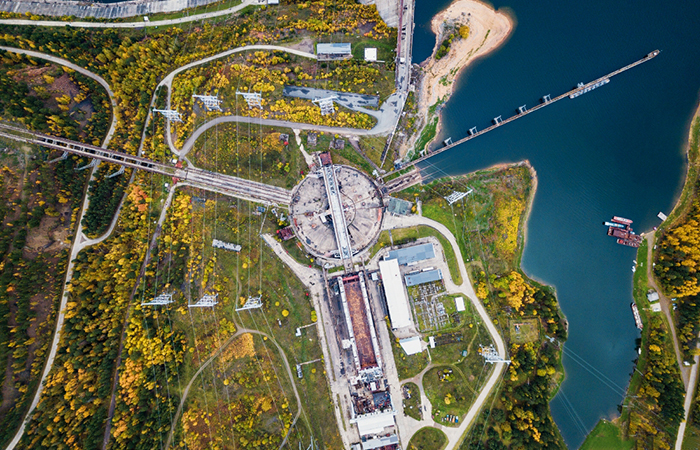

다르다. 구조물 상단의 회전대는 특별한 주목을 받을 만하다. 접근 통로가 직선이 아닌 각도로 되어 있기 때문에 필요하다. 이 장치가 없으면 곡선 트랙을 만들어야 하는데, 그러면 모든 것이 훨씬 더 어려워진다. 회전대는 챔버를 천천히 140도 회전시킨 후 상부 통로로 들어갈 수 있게 한다.
3. 공학 사상의 수치와 기록

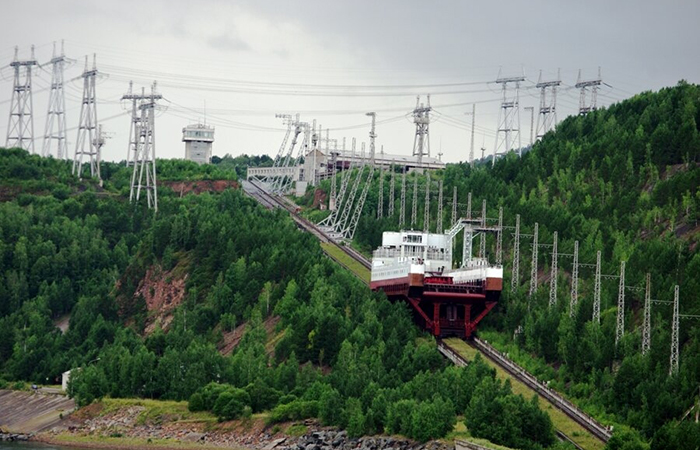

Krasnoyarsk 선박 승강기의 규모는 현대 기준으로 보아도 인상적이다. 챔버가 물로 가득 차고 그 안에 선박이 들어 있을 때, 이동 구조물의 총 질량은 8,100톤에 달한다. 이는 약 500대의 적재 덤프트럭 무게에 해당한다. 챔버가 비어 있는 경우에는 4,500톤으로, 이는 가장 큰 여객기 두 기 반의 무게와 맞먹는다. 구조물이 극복하는 수직 낙차는 100미터가 넘으며, 이는 약 35층 건물과 비슷하다. 이 모든 것을 그런 높이로 들어 올리려면 엄청난 양의
에너지가 필요하다. 유압 펌프를 구동하는 전기 모터는 4,000킬로와트 이상의 출력을 발생시킨다. 이는 작은 도시 하나를 가동할 수 있는 양이다.
안전 시스템은 세심하게 설계되었다. 비상 그립을 사용하면 언제든지 카메라를 멈출 수 있으며, 정전 시에는 디젤 발전기가 작동하여 작업 주기를 완료한다. 시스템이 완전히 고장 나더라도 기계식 브레이크 덕분에 카메라는 부드럽게 정지한다. 흥미롭게도, 설계 단계에서 지진 가능성까지 고려되었으며, 내진 설계가 구조에 반영되어 있다. 모든 연결부와 조립품은 다중 안전 계수를 적용하여 설계되었다.

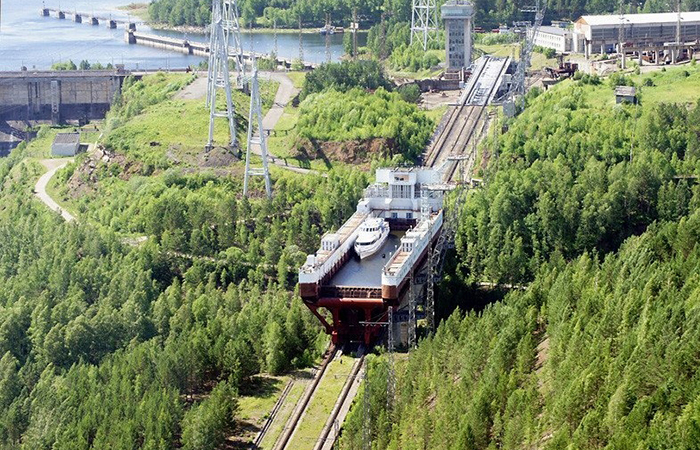

이 리프트는 한 번에 길이 85미터, 너비 17미터까지의 선박을 이동시킬 수 있다. 수조의 수심은 3미터에 이른다. 운영 과정에서 수천 척의 선박이
이 리프트를 통과했으며, 작은 보트부터 정규 승객선까지 다양하다. 길이 80미터에 달하는 기록적인 부유식 도크는 1983년에 댐을 성공적으로 통과했다.
4. 현재도 화물 엘리베이터를 운행중이다.

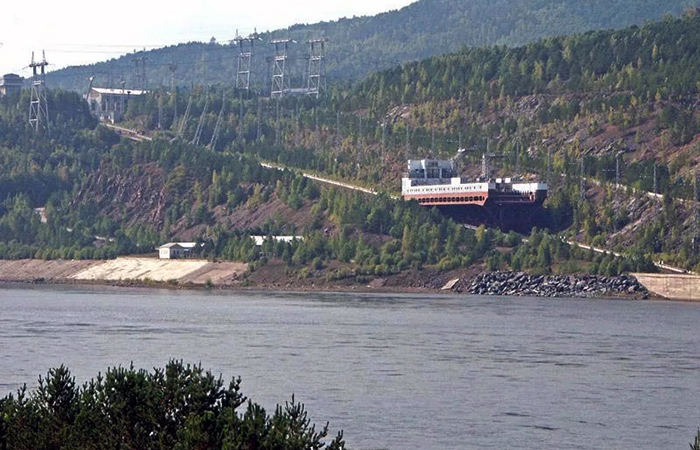

거의 50년 동안 운영된 이 선박 리프트는 많은 변화를 겪어왔다.소련 시절에는 매일 수십 척의 화물선과 여객선을 운송하며 최대 용량으로 운영되었다. 당시 예니세이 강은 목재, 석탄, 건축 자재 등 다양한 화물을 운송하는 바쁜 교통로였다.
선박 리프트는 화물 운송 체인에서 중요한 연결 고리로 여겨졌다. 소련의 붕괴 이후 상황은 변했다. 강의 화물 운송량은 급격히 감소했고, 많은 항로가 사용되지 않게 되었으며, 리프트를 정기적으로 운영할 필요가 사라졌다.
일부 자료에 따르면, 지금은 주로 관광객용 유람선과 개인 선박이 이용하며, 통과하는 선박의 수는 크게 줄었다.
현재 엘리베이터의 기술적 상태에 대한 공개 정보는 없지만, 우리가 아는 한 정기적인 유지보수와 계획된 수리 덕분에 엘리베이터는 여전히 양호한 상태를 유지하고 있다. Krasnoyarsk엘리베이터는 러시아에서 수년간 이와 유사한 것이 건설되지 않았다는 점에서 독특하다. 더 나아가 전 세계적으로
유사한 엘리베이터도 거의 없으며, 새로운 수력 발전소를 건설할 때는 운영과 유지보수가 더 쉬운 전통적인 수문이 선호되고 있다.
